Hogyan mérjük meg az ékszíjat, ha nem olvasható a jelölése?
Ha a régi ékszíjon már nem látható a típusjelölés, először határozd meg a profilját.

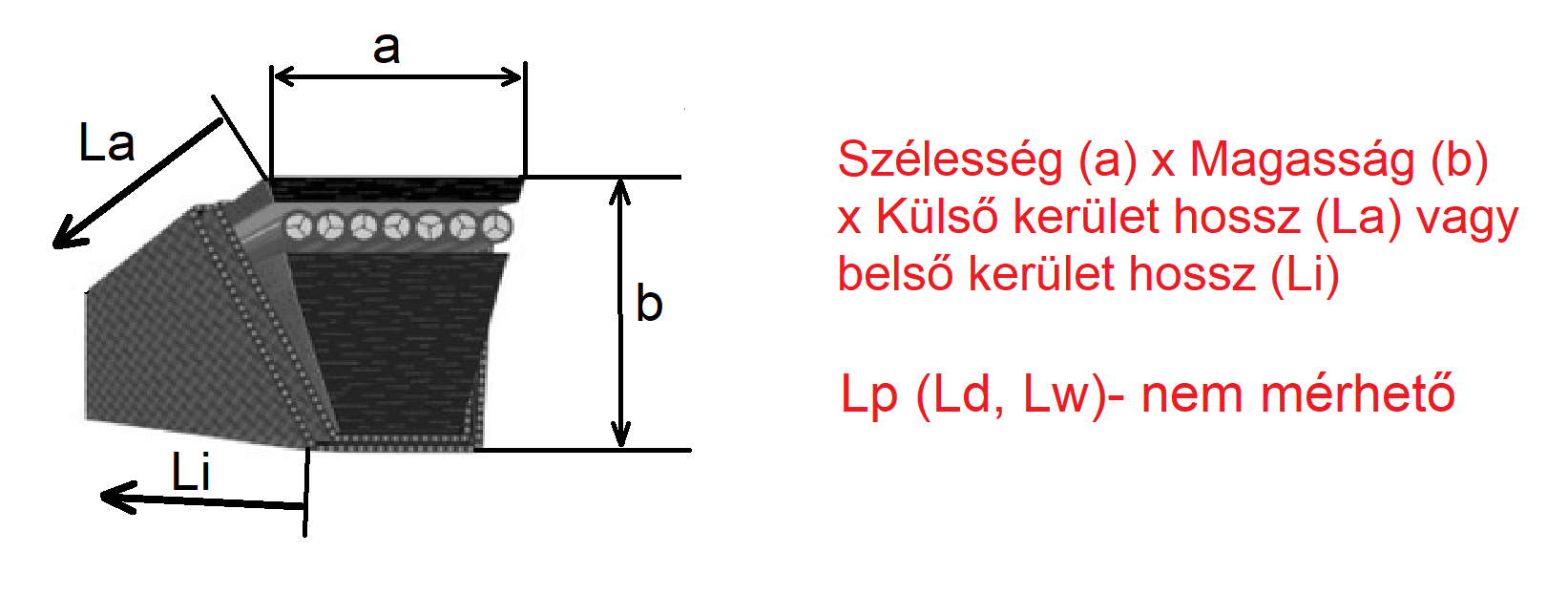

Mérd meg lehetőleg pontosan:
- az ékszíj felső szélességét;
- az ékszíj magasságát;
- majd a rendelkezésedre álló módszerrel a szíj hosszát.
Ezután hasonlítsd össze a méreteket a szabványos ékszíjprofilokkal.
Példa ékszíj azonosítására
Tegyük fel, hogy a régi ékszíj felső szélessége körülbelül 13 mm, magassága pedig körülbelül 8 mm.
Ez egy klasszikus A profilú ékszíj lehet.
Ha a szíjon ezen kívül például a A 1000 Li jelölés szerepel, akkor egy A profilú, 1000 mm belső hosszúságú ékszíjat kell keresni.
A teljes jelölést azonban mindig érdemes ellenőrizni rendelés előtt.
Hogyan válaszd ki a megfelelő ékszíjat?
Az ékszíj kiválasztásához két adat különösen fontos: az ékszíj profilja és hossza. Ha a régi szíjon még olvasható a jelölés, általában ez alapján a legegyszerűbb megtalálni a megfelelő típust.
Ha a jelölés már nem olvasható, meg kell határozni az ékszíj profilját és hosszát.
Mit jelent az ékszíj profilja?
Az ékszíj profilja meghatározza többek között a szíj keresztmetszetét. A hagyományos ékszíjaknál gyakori például a Z, A, B és C profil, míg a keskeny profilú ékszíjak között gyakori az SPZ, SPA, SPB és SPC.
Példák:
- A profil: jellemzően 13 × 8 mm
- B profil: jellemzően 17 × 11 mm
- SPZ profil: jellemzően 9,7 × 8 mm
- SPA profil: jellemzően 12,7 × 10 mm
- SPB profil: jellemzően 16,3 × 13 mm
- SPC profil: jellemzően 22 × 18 mm
A megfelelő profil kiválasztása fontos, mert nem elegendő kizárólag az ékszíj hosszát figyelembe venni.
Mit jelent a Li, Lw/Lp és La az ékszíjaknál?
Az ékszíjak hosszát többféleképpen is megadhatják. Emiatt két hasonló számmal jelölt ékszíj nem feltétlenül ugyanolyan hosszúságú.
Li – belső hossz
Az Li az ékszíj belső kerületének hossza.
Például:
A 13 × 1000 Li
esetén az 1000 mm a szíj belső hosszára vonatkozik.
La – külső hossz
Az La az ékszíj külső kerületének hossza.
Ez általában nagyobb érték, mint ugyanannak az ékszíjnak a Li mérete.
Lw / Lp – referencia- vagy osztáshossz
Az Lw, illetve egyes jelölési rendszerekben az Lp az ékszíj referencia- vagy osztáshosszára vonatkozó méret.
Ezért ékszíj keresésekor mindig fontos tudni, hogy a megadott hossz Li, La vagy Lw/Lp érték.
Mi a különbség a klasszikus és keskeny profilú ékszíjak között?
A klasszikus ékszíjak közé tartoznak például a Z, A, B és C profilok.
A keskeny profilú ékszíjak gyakori jelölései az SPZ, SPA, SPB és SPC.
A két rendszer között nem csak a méretekben lehet különbség. Az alkalmazás, a tárcsa kialakítása és a hajtás követelményei is meghatározzák, milyen szíj használható.
Ezért egy ékszíjat nem célszerű kizárólag hasonló hossz alapján más profilú szíjjal helyettesíteni.
Milyen márkájú ékszíjat válasszak?
A megfelelő méret és profil mellett az ékszíj minősége is fontos, különösen ipari, mezőgazdasági vagy rendszeres használat esetén.
A Sziliroll kínálatában többek között Optibelt és PIX ékszíjak is megtalálhatók, különböző profilokban és méretekben.
Nem találod a megfelelő ékszíjat?
Ha nem tudod pontosan, milyen ékszíjra van szükséged, írd fel vagy fotózd le a régi szíjon található teljes jelölést.
Ha a jelölés már nem olvasható, mérd meg az ékszíj szélességét, magasságát és hosszát.
Ha tudod, azt is írd meg, milyen gépben vagy berendezésben használják.
Segítünk megtalálni a megfelelő ékszíjat.
Gyakori kérdések az ékszíj méretekről
Mit jelent a Li az ékszíjon?
A Li az ékszíj belső hosszát jelöli.
Mit jelent az La méret?
Az La az ékszíj külső hosszát jelöli.
Mit jelent az Lw vagy Lp?
Az Lw/Lp a referencia-, illetve osztáshosszhoz kapcsolódó méretjelölés. A pontos jelölési rendszer az ékszíj típusától és szabványától is függhet.
Hogyan tudom megállapítani, milyen ékszíjam van?
Elsősorban keresd meg a szíjon található jelölést. Ha ez már nem olvasható, mérd meg a szíj felső szélességét, magasságát és hosszát, majd ezek alapján határozd meg a profilt és a megfelelő méretet.
Elég csak az ékszíj hosszát tudnom?
Nem. A megfelelő ékszíj kiválasztásához a hossz mellett a profil meghatározása is szükséges. Két azonos vagy hasonló hosszúságú, de eltérő profilú ékszíj nem feltétlenül helyettesíti egymást.
